Переносной сигнализатор прохождения очистного устройства РЕПЕР-5

Внимание!!!

Переносной сигнализатор прохождения очистного устройства РЕПЕР-5 снят с производства.
Предлагаемая замена: Переносной сигнализатор прохождения очистного устройства «РЕПЕР-3В»

Назначение

Переносной сигнализатор прохождения очистного устройства РЕПЕР-5, предназначен для установления факта прохождения внутритрубным объектом (очистным устройством, разделителем, снарядом дефектоскопом) реперной точки на газо-нефтепроводе.

Принцип работы

Сигнализатор состоит из двух феррозондовых датчиков, чувствительных к изменению магнитного поля, выполненых в герметичном корпусе и соединеных кабелем с блоком приема и регистрации (БПР). При последовательном прохождении внутритрубного объетком (ВТО) датчика 1, а затем и датчика 2, БПР вырабатывает звуковой сигнал регистрации ВТО, время и скорость прохождения ВТО места установки датчиков.

Особености

Прост при установке. Устанавливается непосредственно на обваловку трубопровода, вдоль его оси (Не требует прямого контакта с трубой). Сигнализатор работает как в составе АСУ трубопроводного транспорта, так и автономно. Не требует наличия какого-либо излучателя на внутритрубном объекте.

Комплект поставки:
1) Датчик феррозондовый — 2 шт.
2) Блок Питания и Регистряции — 1 шт.
3) Радиоприемник оператора — 1 шт.
4) Зарядное устройство «Сонар-МИНИ» — 1 шт.
5) Укладочный ящик — 1 шт.

Дополнительная информация

• РЕПЕР-5 Руководство по эксплуатации редакция 2010 года (скачать).

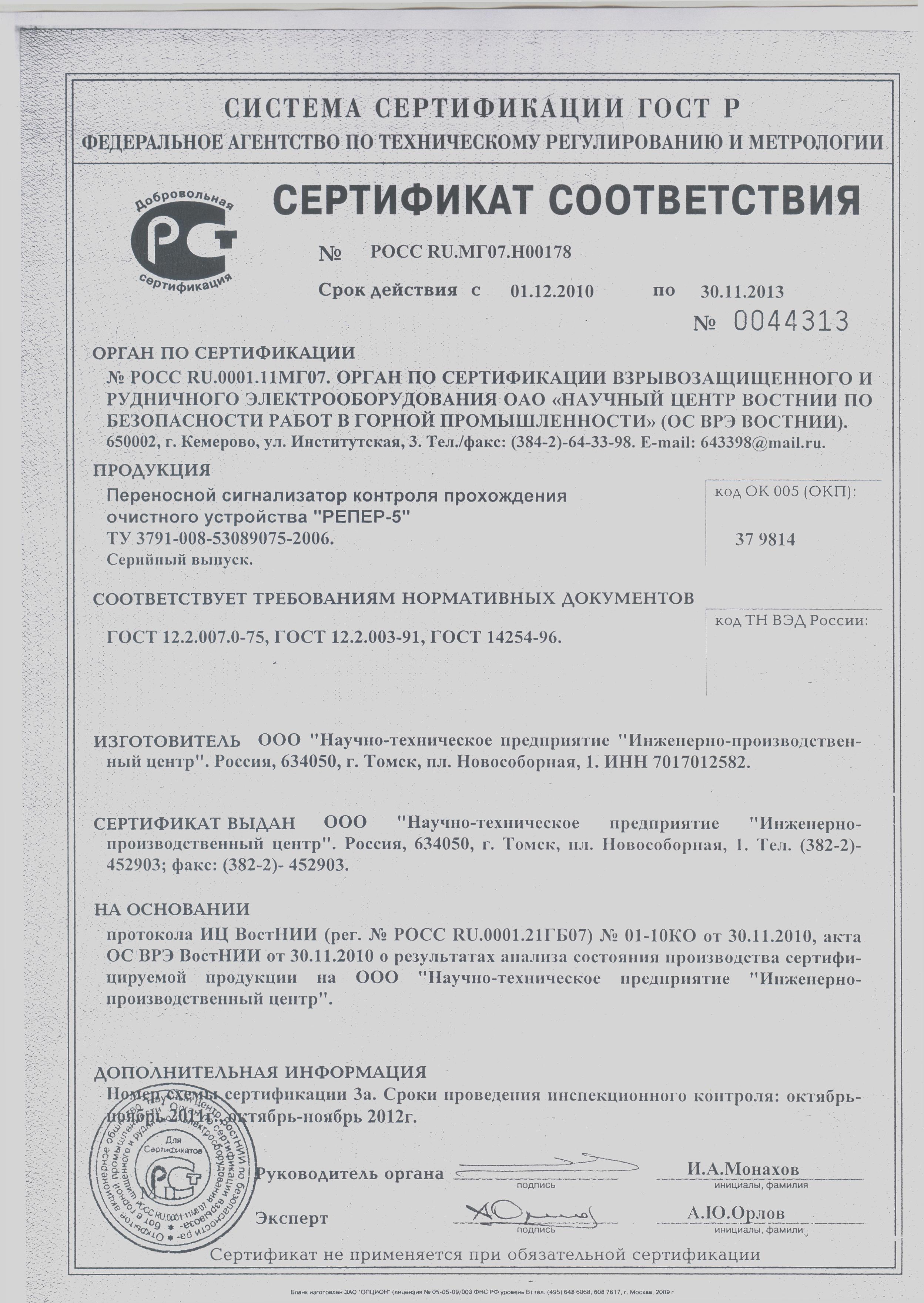

• Сертификат соответствия РЕПЕР-5. Срок действия: с 01.12.2010 по 30.11.2013 гг. (скачать).
